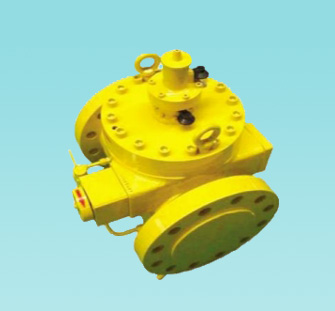

AS-R 自力式安全切断阀


安全切断阀由出口压力来控制 指挥器（导阀）动作，从而实现切断 气体向下游输送的功能。“超压切 断 ”功能即当安全切断阀下游信号 采集点处的压力超出弹簧所设定的 范围后 ，集点处的压力信号反馈给 指挥器（导阀），使指挥器（导阀）活 塞向上移动，从而使拉杆脱扣，重锤 向下冲击撞针 ，撞针向下移动使得 挂钩与翻板脱开 ，翻板向下关闭阀 门，从而切断气体向下游的输送，保 护下游设备及管线的安全。

公称尺寸 Nominal  size

NPS1～ 12

公称压力 Nominal  pressure

Class150～900

执行标准 Standard

EN  14382

阀体材料 Body  material

A352  LCC ，WCB



关断时间 On-off time

≤0.5s (取决于操作压力，阀门公称尺寸)

≤0.5s  (Depending  on  the  operating  pressure,  the  valve

diameter)

设定偏差 Setting variability

±2.5%



适用介质 Suitable  medium

天然气及非腐蚀性气体

Natural gas and  non-corrosive  gases

适用温度 Suitable temperature

-29℃ ~+60℃ ;-46℃ ~+60℃







应       用 Application



长输管线输气站、城市燃气调压站、工业用气等压力控制系统中 的安全装置

Safety  device  for   long-distance  pipeline  gas  station,  city

gas  pressure  regulating  stations,   industrial  gas   pressure

control  system


@ 工作原理 / Working principle

安全切断阀由出口压力来控制 指挥器（导阀）动作，从而实现切断 气体向下游输送的功能。“超压切 断 ”功能即当安全切断阀下游信号 采集点处的压力超出弹簧所设定的 范围后 ，集点处的压力信号反馈给 指挥器（导阀），使指挥器（导阀）活 塞向上移动，从而使拉杆脱扣，重锤 向下冲击撞针 ，撞针向下移动使得 挂钩与翻板脱开 ，翻板向下关闭阀 门，从而切断气体向下游的输送，保 护下游设备及管线的安全。
“ 欠压切断 ”功能即当安全切断 阀下游信号采集点处的压力低于弹 簧所设定的范围后，采集点处的压力 信号反馈给指挥器（导阀），使指挥器 （导阀）活塞向下移动，从而使拉杆脱 扣，重锤向下冲击撞针，撞针向下移 动使得挂钩与翻板脱开，翻板向下关 闭阀门 ，从而切断气体向下游的输 送，保护下游设备及管线的安全。

Safety  on-off  valve  is  controlled  by  the  outlet  pressure  pilot (pilot  valve)  action,  so  as to  cut  off  gas to  the  downstream transport."Super-pressure  on-off"  feature  that  is,  when  the safety on-off valve downstream signal acquisition point pres-sure exceeds the range set  by the spring  collection  point at the pressure signal back to the pilot (pilot valve), the pilot (pilot valve) piston moving up, so that the trolley trip, hammer down the impact of the firing pin and firing pin moves down makes disengage the hook and flap, flap valve is closed down, there- by cutting off  gas to the  downstream transport,  protection  of downstream equipment and pipeline safety.

"Undervoltage   lockout"  function   safety  on-off valve   down-stream  signal  acquisition  at  the   point  of  pressure  is  lower than the range set by the spring collection point at the pres-sure signal back to the pilot (pilot valve), the pilot (pilot valve) the piston moves down, so that the trolley trip, hammer downthe impact of the firing pin and firing pin moves down makes disengage  the  hook  and  flap,  flap  valve  is  closed  down,thereby  cutting  off  the  gas  to  the  downstream  conveyor  to prevent  energy  waste  and   not  safe  transport,   protection  ofdownstream equipment and pipeline safety.


@ 产品技术参数 / Product technical parameter



指挥器型号

Controller  model

弹簧编号及颜色

Spring  number  and  color

超压切断

Overrun  close

欠压切断

Lower  limit close

切断精度 Accuracy



序号    Number

颜色  Color

设定范围（MPa） Setting  range

设定范围（MPa） Setting  range



AG











AS-R-G1xx

1

2

3

4

5

6

红 Red

橙 Orange

黄Yellow

绿 Green

蓝 Blue

紫 Purple

0.1～ 1

0.5～2

1.5～4.5

4 ～7

6～9

8～ 11









-

20/ 10

5/2.5

2.5/1

1

1

1



7

8

黑 Black

白 White



0.01～0.3

0.1～0.5



20/ 10











AS-R-G2xx

1

2

3

4

5

红 Red

橙 Orange

黄 Yellow

绿 Green

蓝 Blue

1～4

3～6

5～8

7～ 10

9～ 11



2.5/1

1

1

1

1





6

银灰

Silver-gray



-



0.1～0.5



20/ 10


@ 主要零部件材料 / Material of main part

@ 相关尺寸 / Dimensions


Class150（ RF ）







NPS





L





L1





L2





o1





o2





H

连接螺栓

Connecting  bolts

规格

Pecification

数量

Quantity

1″

170

2

12.7

79.4

110

330

M14

4

2″

230

2

17.5

120.7

150

360

M16

4

3″

280

2

22.3

152.4

190

420

M16

4

4″

320

2

22.3

190.5

230

460

M16

8

6″

430

2

23.9

241.3

280

720

M20

8

8″

725

2

27.0

298.5

345

750

M20

8

10″

730

2

28.6

362.0

405

810

M24

12

12″

850

2

30.2

431.8

485

880

M24

12



Class300(RF)







NPS





L





L1





L2





o1





o2





H

连接螺栓

Connecting  bolts

规格

Specification

数量

Quantity

1″

170

2

15.5

88.9

125

330

M16

4

2″

230

2

20.4

127.0

165

360

M16

8

3″

290

2

27.0

168.3

210

420

M20

8

4″

330

2

30.2

200.0

255

460

M20

8

6″

440

2

35.0

269.9

320

720

M20

12

8″

725

2

39.7

330.2

380

750

M24

12

10″

775

2

46.1

387.4

445

810

M27

16

12″

850

2

49.3

450.8

520

880

M30

16



Class600(RF)







NPS





L





L1





L2





o1





o2





H

连接螺栓

Connecting  bolts

规格

Specification

数量

Quantity

1″

180

7

17.5

88.9

125

330

M16

4

2″

250

7

25.4

127.0

165

360

M16

8

3″

310

7

31.8

168.3

210

420

M20

8

4″

350

7

38.1

215.9

275

470

M24

8

6″

470

7

47.7

292.1

355

730

M27

12

8″

725

7

55.6

349.2

420

770

M30

12

10″

775

7

63.5

431.8

510

840

M33

16

12″

900

7

66.7

489.0

560

900

M33

20


Class900(RJ)



NPS





L





L1





L2





o1





o2





H





环号

连接螺栓

Connecting  bolts

规   格

Specification

数   量  Quantity

2″

368

7.92

38.1

165.1

215

385

R24

M24

8

3″

381

7.92

38.1

190.5

240

435

R31

M24

8

4″

457

7.92

44.5

235.0

290

480

R37

M30

8

6″

610

7.92

55.6

317.5

380

745

R45

M30

12

8″

813

7.92

63.5

393.7

470

800

R49

M36 ×3

12

10″

838

7.92

69.9

469.9

545

860

R53

M36 ×3

16

12″

965

7.92

79.4

533.4

610

930

R57

M36 ×3

20



@ 压力取样点配管连接尺寸 / Pressure sampling point pipe connection size





NPS

指挥器型号

Controller  model

配管材料

Piping  material

配管直径 mm  Pipe  diameter

1″



AS-R-G1xx





不锈钢管

Stainless  steel  pipe

φ 10 × 1.5

2″~ 6″

φ 12 × 1.5

6″~ 12″

AS-R-G2xx

φ 12 × 1.5
