三、FL系列调压器的使用与维护

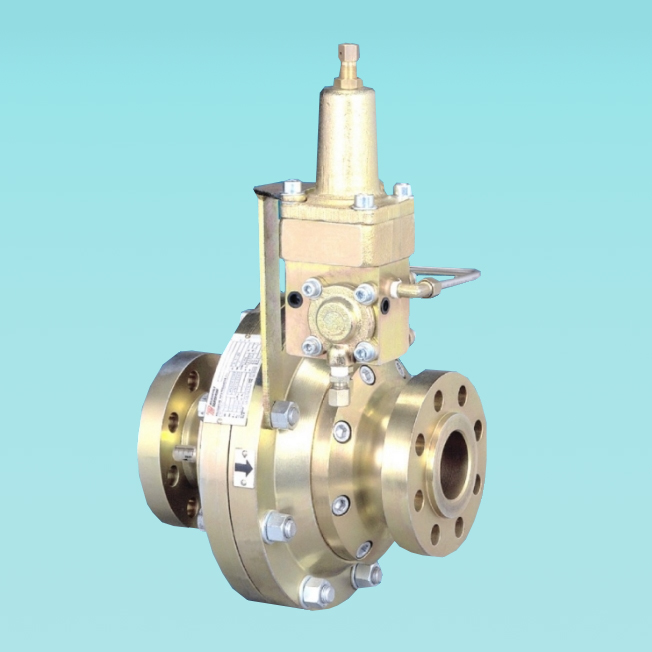

一、简介

FI系列是“轴流式”的指挥器作用式调压器，流通能力大、调压 精度高、阀芯压力平衡、密封性高，被广泛地应用于高压输配系统、 城市管网以及大流量配气系统和电厂供气等场合。
FI系列调压器不仅性能稳定，而且可以带消音器降噪，阀筒设计 提供了紧闭的密封，坚固的结构让使用寿命更长。
这个系列包括FL/MFL 和FL-BP|MFL-BP版本，公称直径DN25 到DN100采用法兰连接，法兰等级有PN16,ANSI150,ANSI300或ANSI600。

二、FL调压器工作原理

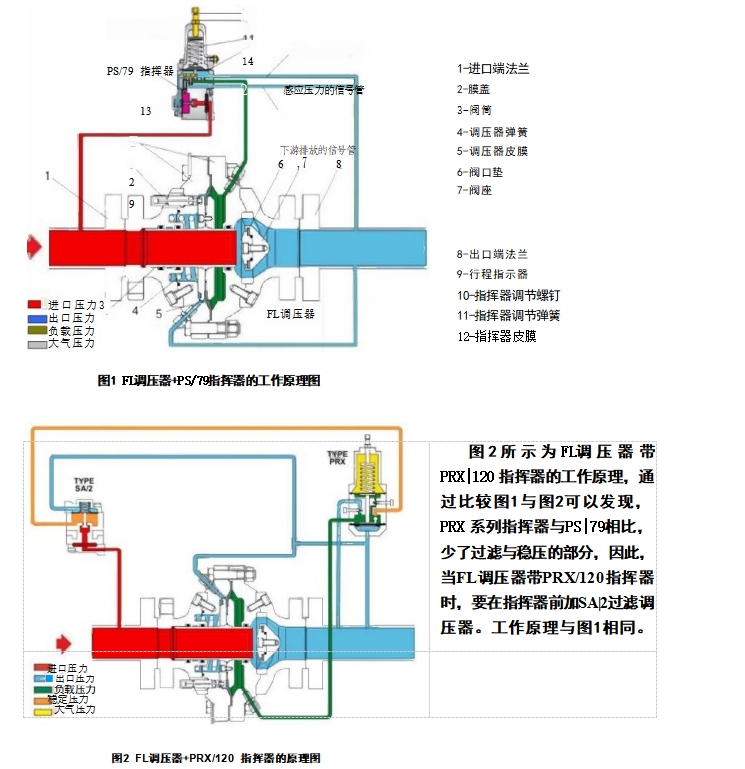

FL系列调压器常用指挥器有PS|79 和PRX两种。如图1所示为FL调压器，调压器的出口压力由 PS/79指挥器设定。当调压器下游需求增大时，出口压力P2有下降的趋势，此时，P2 通过图中所示 □感应压力的信号管，进入到PS|79指挥器中皮膜(12)的下方，皮膜(12)感应到P2 的下降，被 弹簧(11)向下推动，使阀口(13)开度增大，更多的高压气体通过指挥器加载在调压器主皮膜 (5)右侧，负载压力增大，推动主皮膜(5)并带动阀筒(3)一起向左运动，使得阀筒(3)与阀 座(7)之间的开度增大，更多的P1通过调压器阀门流向下游，从而P2增加，维持下游压力的稳

三、FL系列调压器的使用与维护

1 . 安装

A.  确认调压器铭牌所示参数是否与实际工况相符。

B. 检查调压器流向标示是否与调压器所在管线的气流方向一致。

C. 将信号管(A)  连接在直管部分，避开有约束，弯管与支路的部分，信号请按照说明安装。

D. 若设备是安装在户外，推荐采取保护措施以避免环境因素的影响，特别是雨水与雪。

2.启动

A. 确认气体进入调压器之前，已通过过滤处理。

B. 稍稍打开出口端的阀门。

C. 缓慢打开进口端的阀门。

D. 等待出口端的压力变得稳定。 E. 缓慢地将出口端阀门完全打开。

3.故障诊断

故障现象 请检查： 故障现象 请检查：

调压器不能正常打开 A.调压器前端的供气流量。

B.指挥器的供气是否正常。

C.调压器主皮膜是否破损。

调压器出口压力过低 A.调压器的供气是否充足。 B.调压器流通能力是否满足 工况需求。

C.进口端过滤器是否堵塞。

D.指挥器的供气是否充足。

调压器的出口压力过高 A.密封件是否损坏。

B.阀口垫是否太脏，导致阀

口处发生内漏。

C.指挥器的运行是否正常。

发生喘动 A.信号管的安装位置是否 正确。

B.下游需求是否过低。

C.指挥器的设定是否正确 (见指挥器相关文件)。

发生结冰情况(仅对FL版本) A.控制单元是否有足够的加 热措施。

B.下游需求是否过低。

4.定期检查

建议对调压器和指挥器(指挥器的检查，见相关文件)进行定期检查。

缓慢地关闭调压器下游的阀门，并且检查调压器与阀门之间管道内的压力。此时检测到的 压力会稍微有的上升，接着稳定下来。在这种情况下，检查调压器与指挥器是否有泄漏，并按 照要求进行维护。若此时压力仍继续升高，说明有内漏。

5.维 护

5.1重要事项

维护工作只能由熟练的指定技术人员执行。如需更多信息，请联系售后服务部或经授权的代理商。

在进行维护之前，为了完全释放调压器内的气体，首先关闭进/出口的阀门，然后打开放气阀彻底 放气。可以通过拧松进出口处连接，以确认调压器内部已无气压。

在进行整体维护时，建议更换所有橡胶件。注意：只能使用备件包中提供的备件。 在完成维护工作后，应该用肥皂水测试其密封性。
