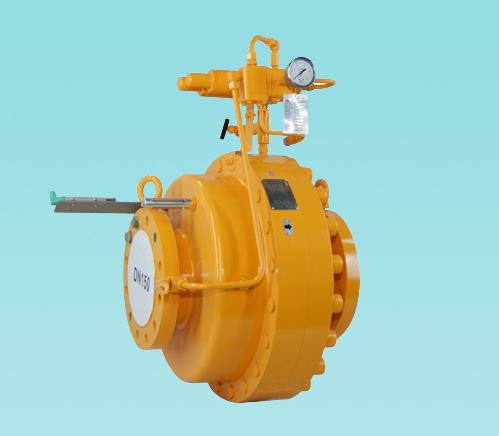

GPR-A200 系列自力式气体调压阀

GPR-A200 系列自力式气体调压阀

※ 适用于长输天然气管道分输站调压装置、站内自用气调压装置、城市燃气调压站的对于出口压力的控制

※ 适用于其它所有非腐蚀性气体


产品特点

※ 中石油集团公司油气管道关键设备国产化联合研制产品

※ 国家质量技术监督检疫总局颁发TS-A级气体调压阀制造许可证

※ 阀体直通（轴流）大流量、低噪音，流速<50m /s、噪音<80dB

※ 调节范围大，调节精度高，经久耐用

※ 标准的就地阀位指示器

※ 可配备阀位传感变送器

※ 可配出口变径减噪装置和内部减噪装置


产品参数


执标标准

EN 334

公称压力

CLass150 ～ CLass1500 （ 2MPa - 26MPa）

公称尺寸

DN25 ～ DN300 （NPS 1〞 ～ NPS 12〞）

连接方式

法兰  ANSI B16.5  RF，RTJ

设计温度

-29℃ ～ 60℃ ； -46℃ ～ 60℃

****入口压力

15MPa（根据法兰等级可低于此值）

出口压力范围

0.1MPa～11MPa

精度等级 AC

±1%（AC1）， ±2.5%（AC2.5）， ±5%（AC5）

关闭压力等级 SG

2.5%（SG 2.5）， 5%（SG5）， 10%（SG10）

关闭压力区等级 SZ

2.5% （SZ2.5）

入口与出口最小压差

0.5MPa

防爆/防护等级

不低于ExdIIBT4, IP65

主要材料

主阀阀体      锻钢 A 105、A 350 LF2
指挥器壳体    锻钢、锻铝
内部原件      不锈钢, 钢, 铜, 铝,
关闭弹簧      弹簧钢（X750，A276，316）
密封材料      增强聚四氟、丁腈橡胶、合成橡胶

工作原理



气体调压阀在调压装置中是一种压力控制装置，管网的入口压力经前置指挥器稳压后进入控制指挥器，控制指挥器调压后输出负载压力进入阀后腔，推动膜片，克服弹簧作用力，使阀口打开，实现减压和稳定的流量输出。

当下游用气量减小时，调压阀后的反馈压力升高，经测量管线反馈给控制指挥器，使控制指挥器失去平衡，其输出负载压力减小，调压阀内也打破平衡，膜片在弹簧和反馈压力的作用下，使阀口开度变小，甚至关闭，使调压阀的出口压力降回到设定压力值。

当下游用气量增加时，下游反馈压力降低，其各部分的动作相反。

产品结构图


指挥器结构图


产品尺寸图


尺寸连接


压力取样点配管连接尺寸



压力取样点安装位置


如图3和图4所示，气体调压阀（PCV）的压力取样点为工作阀门（PCV或PV）后5-8×管线通径的距离


产品订货选型


调压阀选型



指挥器选型


其他特殊配置要求


* 如需选配出口变径减噪装置和内部减噪装置请将型号注明为GPR-A200b，其它选型同上。
