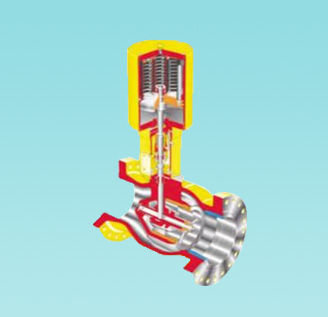

AS 轴流式安全切断阀AS axial on-off valve,轴流式：是指流体到控制区以前在阀的内体和外体之间有一轴向对称的流道 ,有呈流线型并均匀对称的自 由流通路径，大大降低了流体局部高速流、紊流、喷射流等的冲击，且提高了阀门的稳定性 .

@ 产品特点 / Product feature:

轴流式：是指流体到控制区以前在阀的内体和外体之间有一轴向对称的流道 ,有呈流线型并均匀对称的自 由流通路径，大大降低了流体局部高速流、紊流、喷射流等的冲击，且提高了阀门的稳定性 .

“Axial flow”describes the  in-line  symmetrical  flow  path  between  the  valve  inner  and  outer  body

before  the  flow  reaches  the  trim  zone,with  the  free  flow  path  was  streamlined  and  symmetrical,

reducing the  local high speed flow of the fluid,turbulence flow jet stream, such as shock, and to

improve the stability of the valve.

1、轴流式安全切断阀在高集成压力保护系统(HIPPS)中用于保护低压力等级避免超压，通过切断压力界面来 避免超压。

Axial  on-off  valves   in   HIPPS  applications  high  integrity  pressure  protecting  systems  (HIPPS)

are  used  to  protect  lower  rated  downstream  sections  from  overpressure,  by  isolating  these

sections from the  source of the overpressure.

2、轴流式，流通能力高且压降低。

Axial flow type,  high  capacity  and  low  pressure  drop.

3、切断时间快，≤36" 的阀门均可以 2 秒切断，≤ 12" 的  阀门可在 1 秒内切断。 Fast  shut  off,  the  valves  ≤36"  shut  off  within  2s  and  ≤ 12"  within  1s.

4、全压力平衡阀芯。

Mechanically fully  pressure  balanced  design.

5、在阀门全开位置主密封自动保护尽可能的避免了高速介质的冲刷破坏。另外，主密封在行程中不与其它 部件接触。

Main  seal  is  protected  from  erosional  velocities  in  the  open  position.  Furthermore  the  main seal

is  not  in  contact  with  other  parts  during  the stroke  of  the  valve.

6、线性的活塞式弹簧关执行机构，通过多层弹簧关闭动作具有很高的安全可靠性。

Rugged  linear  piston  actuator,  closing  action  by  means  of  multiple   parallel  springs，have  high

reliability.

7、活塞式弹簧关自驱动式执行机构不需要任何外部动力源，保证阀门动作的安全性和可靠性，并且节能 环保。

Self-contained  piston  actuator  with  failing  close  function  selected  for  this  project  to  ensure

valve  action  safety  and  reliability,  furthermore  energy  saving  and  environmental  protection.

8、轴流式切断阀已在世界范围内得到认可，广泛 应用于气液场合，包括气液的处理、输送 、储存 和分配过程。这些气液流体可以从原油到成品 油， 从气液比很高的多相流体到含砂量极高的 天然气。

Axial  on-off  valves  combine   high  quality engineering  with  a  thorough  understanding of  the  needs  of  the  oil  and  gas  produc-tion,   process industries   and   companies involved  with  transmission,  distribution  and storage  of fluids.

@ 应用范围 / Application

典型 HIPPS 系统

Typical HIPPS system

典型 HIPPS 系统由以下三部分组成：

Typical  HIPPS  system  includes  the  following  three  parts.

● 最终执行元件 Final  element

● 逻辑控制器 Logic  solver● 检测仪表 Sensors
